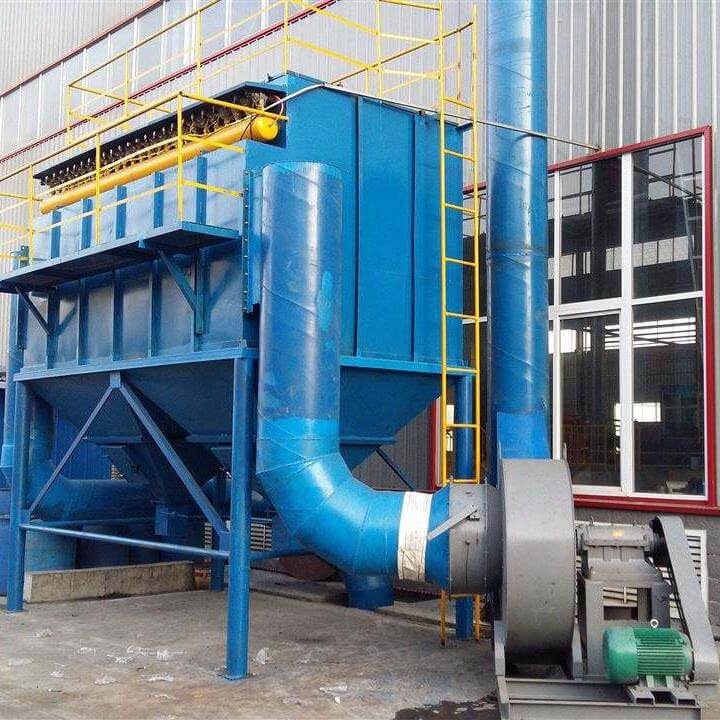

JHF、JBC型脈沖布袋除塵器

簡單說明：
脈沖布袋除塵器在制作過程中對于材質的選擇一定要引起注意，一臺除塵器如果因為節省成本，而把除塵器的制作材質降下來的話，那么這個器的承受負壓就會大大的受損。本來一臺正常的除塵器設備承受負壓可以達到300PA的，如果碳鋼采用2個厚的板或者是2.2個厚的板，那么這臺除塵器的承受負壓就達不到使用標準了，在除塵器的使用管道長...

查看詳細

立即咨詢

咨詢熱線：13231718016

JHF、JBC型脈沖布袋除塵器詳細說明

　脈沖布袋除塵器在制作過程中對于材質的選擇一定要引起注意，一臺除塵器如果因為節省成本，而把除塵器的制作材質降下來的話，那么這個器的承受負壓就會大大的受損。本來一臺正常的除塵器設備承受負壓可以達到300PA的，如果碳鋼采用2個厚的板或者是2.2個厚的板，那么這臺除塵器的承受負壓就達不到使用標準了，在除塵器的使用管道長，風機選型需要增大的情況下，這臺除塵器就有被吸扁的可能。JHF、JBC型脈沖布袋除塵器工作原理:含塵氣體從進風口進入袋濾器,經濾袋外表面進行過濾,凈化的氣體從濾袋內部流向上部各小室,并通過長文氏管從出風口排出.吸附在濾袋外表面上的粉塵,當達到一定的數值時,由程序控制定時進行脈沖噴吹,即高壓空氣噴向長文氏管的同時將已凈化的空氣反吹向濾袋內,形成較大的壓差,將粉塵清掃下來,而達到清灰目的,并使整個設備及系統阻力保持穩定,反吹下來的粉塵落到下箱體底部由螺旋輸送機排出回收. 脈沖布袋除塵器內部所設計的控制裝置一般有壓力控制裝置和時間控制裝置兩種.除塵器的壓力控制裝置是差壓變送器或壓力儀表,會在線檢測除塵室和凈氣室壓力值.

　　JHF、JBC型脈沖布袋除塵器的時間控制裝置則是時間繼電器,可按照要求記錄時間并發送信號.除塵器的脈沖控制設備在接到脈沖信號后,會按照設定順序開啟各個電磁脈沖閥,令噴吹管將貯氣包內的壓縮空氣噴射到文氏管內,而在氣流通過文氏管時,又會誘導大量的周圍空氣進入濾袋,使濾袋瞬間膨脹,將積存在濾袋上的灰餅層抖落.除塵器完成除灰的過程后,會再次產生負壓氣流令濾袋回縮,重新開始新的除塵過程.脈沖布袋除塵器工作時,除塵濾袋持續一脹一縮的抖動狀態,濾袋外的灰餅層在慣性作用下掉落至灰斗中,從而保持濾袋的及時清潔.

　　JHF、JBC型脈沖布袋除塵器的最大優點是噴吹裝置簡單,換袋維修方便,除塵布袋口有的裝設文氏管進行導流,有的不裝設文氏管,但要求噴吹管孔眼與濾袋中心在一條垂直線上,管式噴吹是脈沖除塵器最常用的一種清灰方式.其特點是容易實現所有除塵布袋的均勻噴吹,濾袋清灰效果好.JHF、JBC型脈沖反吹布袋除塵器結構簡單合理,占地面積小可安裝在室內外.適應范圍廣泛,凡機械加工、鑄造清砂、冶金、化工、建材、耐火材料、糧食加工、醫藥等行業含塵氣體的凈化均可使用.電弧爐等細少粉塵的凈化,有價值粉塵回收尤為使用.用戶可以根據其生產工藝、處理風量大小、自選型號或并聯組合,我廠并可根據工況需要提供碳鋼或不銹鋼材質脈沖布袋除塵器.。

JHF、JBC型脈沖布袋除塵器技術參數表

型號規格		過濾面積	圈數	袋數	袋長(米)	處理風量 (米3/時)	阻力公斤/米2	效率(%)	外形尺寸 (直徑×高) (mm)	重量公斤	參考價格元
JHF-40	AB	40	1	27	2	2400-3600 4800-6000		99.5	1770×4980	2210	35672
JHF-65	AB	65	1	27	3	3900-5800 7800-9150			1770×5980	2967	46366
JHF-85	AB	85	1	27	4	5100-16000 10200-12600			1770×6840	3762	57090
JHF-110	AB	110	1	27	5	5700-6800 11400-14300			1770×8180	4879	74532
JHF-120	AB	120	2	75	2	6600-9900 13200-16500			Φ2710×8600	5624	81668
JHF-180	AB	180	2	75	3	10800-11200 17000-21600			Φ2710×9600	7406	103263
JHF-240	AB	240	2	75	4	14400-21600 28000-36000			Φ2710×10590	8792	123123

JHF型脈動反吹扁袋除塵器

型號規格		過濾面積	圈數	袋長米	袋數條	處理風量 (米3/時)	阻力公斤/米2	效率(%)	外形尺寸長×寬×高 (mm)	重量 (公斤)	參考價格元
JHF-310	AB	310	2	5	75	18600-12000 32000-46700		99.5	Φ2710×10590	9784	146459
JHF-350	AB	350	3	3	147	21400-31500 42000-52500			Φ3550×9780	11230	173780
JHF-470	AB	470	3	4	147	28200-42500 56400-71000			Φ3550×10870	13264	196837
JHF—610	AB	610	3	5	147	36000-5400 72000-90000			Φ3550×11980	14825	227643
JHF-775	AB	775	4	4	240	46300-70000 92600-117000			Φ4350×12570	16942	264327
JHF-875	AB	875	4	4.5	240	52500-78750 105000-131250			Φ4350×12070	19103	305890
JHF-1000	AB	1000	4	5.2	240	60000-90000 120000-150000			Φ4350×13270	22375	325667

規格、性能、參數選用表附表1

規 格性能參數		JBC-20	JBC-32	JBC-45
過濾面積 m2		20	32	45
處理風量 m3/h		1800-2400	2880-3840	4050-5400
過濾風速 m/min		1.5-2	1.5-2	1.5-2
阻力 Pa		980	980	980
效率 %		99	99	99
使用溫度 ℃		<150	<150	<150
風機	型號	4-72-11	4-72-11	4-72-11
	風量 m3/h	(1975-3640)	(2430-5408)	(4020-7420)
	風壓 Pa	1245-784	1617-1068	1999-1313
	電機型號	Y90-L-2	Y100L-2	Y132S1-2
	電機容量KW	2.2	3	5.5
振打機	振幅 mm	4	4	4
	電機型號	Y90S-4	Y90S-4	Y90S-4
	電機容量KW	1.1	1.1	1.1
排料閥	規 格	YJD-6200×200	YJD-6200×200	YJD-6200×200
排料閥	電機容量KW	0.6	0.6	0.6
