鍋爐除塵器上箱體與噴吹裝置技術要求
添加時間：2021-06-28 | 文章錄入：本站 | 文章來源：原創
鍋爐除塵器上箱體與噴吹裝置技術要求:

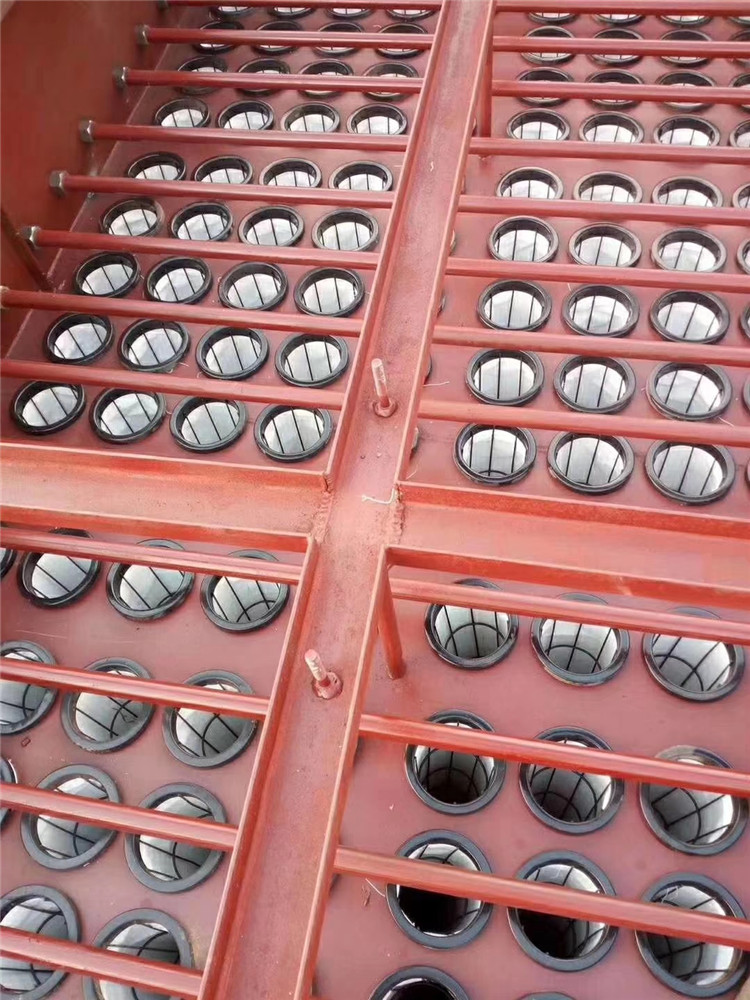

1）上箱體、花板組件
四明環保脈沖布袋除塵器上箱體箱板和花板厚度均為6mm。圖紙內所有使用鋼材大允許偏差在正負4%以內，按國標A類標準執行。
花板孔的孔徑為φ133，,開孔采用可靠工藝加工，并清理各孔的鋒利邊角和毛刺，孔徑公差滿足標準，形成良好的密封。花板孔中心偏差＜0.1㎜?；ò宓暮穸缺Ｕ凶銐虻膹姸取?br />
花板表面平整光潔、無撓曲、凹凸不平等缺陷，其平面度偏差不大于1‰，對角線長度誤差＜3mm，內孔加工表面粗造度Ra=3.2?；ò逑卤砻嬖O置加強隔板筋，保正能支撐濾袋和框架不變形。
噴吹裝置置于箱體內，噴吹管與袋口的位置精度要求較高，防止因噴吹裝置的偏斜而損壞濾袋。

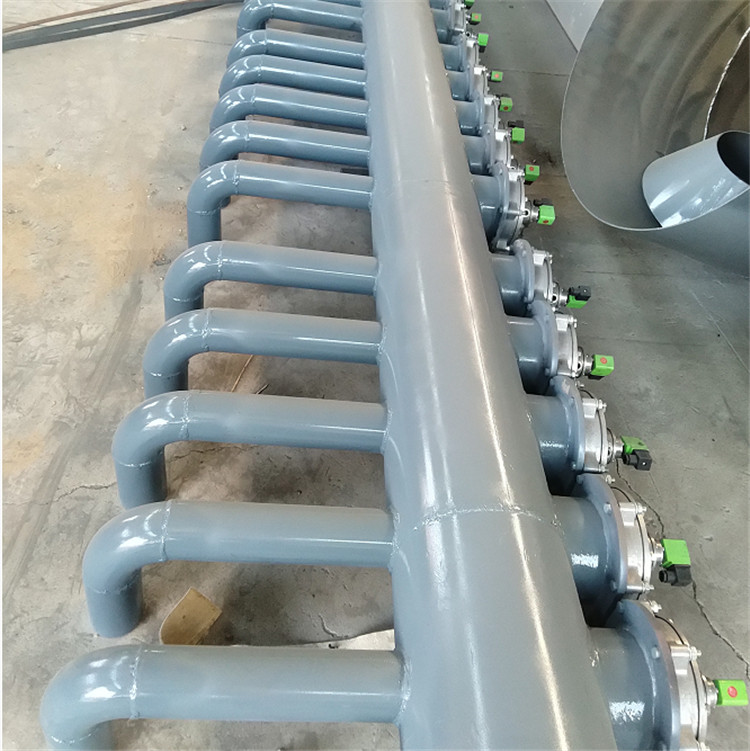

2）噴吹裝置、脈沖閥
脈沖噴吹裝置的脈沖閥和電磁閥的性能直接影響清灰效果，是袋式除塵器的核心部位。除塵器采用1.5寸直角脈沖閥滿足使用要求，主要性能要求有三個方面：空氣動力性能好，快速脈沖，脈沖寬度為85ms；氣源耗量200升/次·閥，供電24V，功率10W；膜片壽命100萬次。脈沖清灰方式為離線清灰型，清灰效率高。
氣包上部設有防雨罩，保護脈沖閥。
噴吹管的噴嘴對應數量相同的濾袋, 每個噴嘴口徑采取不同設置，使每條濾袋的噴吹氣流相等；噴吹管的加工與裝配精度高，制作時須在花板孔正中心，防止偏斜氣流損壞濾袋。
孔型、噴嘴形式及其配合尺寸，噴嘴形式頂壓翻邊而成，使其滿足長袋低壓脈沖清灰要求。
四明環保脈沖布袋除塵器上箱體頂面設置頂蓋；上箱體頂部設防水坡。
為了保正噴吹管與花板的袋孔能夠嚴格對中，從而保正清灰效果和保護濾袋，安裝時須嚴格按圖紙要求保正噴吹裝置的安裝位置精度。
上箱體內部設隔板，凈氣從前向后流動，上箱體結構能抗較高負壓，并保正焊接質量，箱體內部設置支撐。
1）上箱體、花板組件
四明環保脈沖布袋除塵器上箱體箱板和花板厚度均為6mm。圖紙內所有使用鋼材大允許偏差在正負4%以內，按國標A類標準執行。
花板孔的孔徑為φ133，,開孔采用可靠工藝加工，并清理各孔的鋒利邊角和毛刺，孔徑公差滿足標準，形成良好的密封。花板孔中心偏差＜0.1㎜?；ò宓暮穸缺Ｕ凶銐虻膹姸取?br />
花板表面平整光潔、無撓曲、凹凸不平等缺陷，其平面度偏差不大于1‰，對角線長度誤差＜3mm，內孔加工表面粗造度Ra=3.2?；ò逑卤砻嬖O置加強隔板筋，保正能支撐濾袋和框架不變形。
噴吹裝置置于箱體內，噴吹管與袋口的位置精度要求較高，防止因噴吹裝置的偏斜而損壞濾袋。
2）噴吹裝置、脈沖閥
脈沖噴吹裝置的脈沖閥和電磁閥的性能直接影響清灰效果，是袋式除塵器的核心部位。除塵器采用1.5寸直角脈沖閥滿足使用要求，主要性能要求有三個方面：空氣動力性能好，快速脈沖，脈沖寬度為85ms；氣源耗量200升/次·閥，供電24V，功率10W；膜片壽命100萬次。脈沖清灰方式為離線清灰型，清灰效率高。
氣包上部設有防雨罩，保護脈沖閥。
噴吹管的噴嘴對應數量相同的濾袋, 每個噴嘴口徑采取不同設置，使每條濾袋的噴吹氣流相等；噴吹管的加工與裝配精度高，制作時須在花板孔正中心，防止偏斜氣流損壞濾袋。
孔型、噴嘴形式及其配合尺寸，噴嘴形式頂壓翻邊而成，使其滿足長袋低壓脈沖清灰要求。
四明環保脈沖布袋除塵器上箱體頂面設置頂蓋；上箱體頂部設防水坡。
為了保正噴吹管與花板的袋孔能夠嚴格對中，從而保正清灰效果和保護濾袋，安裝時須嚴格按圖紙要求保正噴吹裝置的安裝位置精度。
上箱體內部設隔板，凈氣從前向后流動，上箱體結構能抗較高負壓，并保正焊接質量，箱體內部設置支撐。
