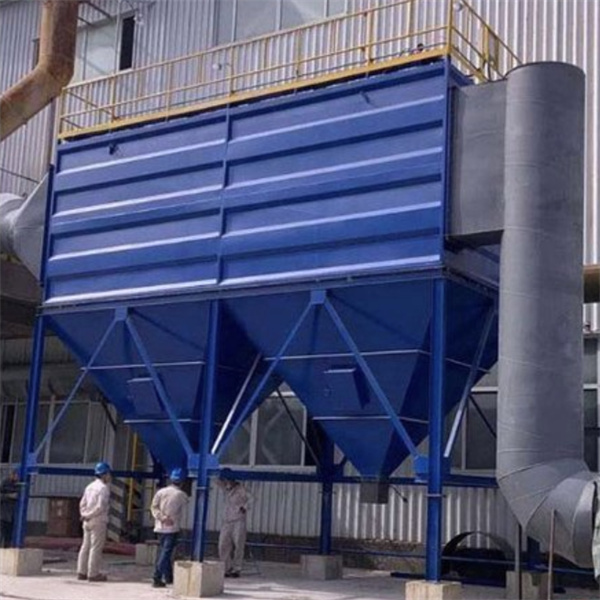

35噸鍋爐布袋除塵器組成
添加時間：2025-01-27 | 文章錄入：秩名 | 文章來源：原創
（1）本體部分：由上箱體、中箱體、進出風通道、灰斗組件、檢修門、支架等組成。本體采用高強抗荷載組合設計；采用Q235壓型板材制作，厚度5.75mm。
（2）集塵、過濾部分：由濾袋（PTFE+PTFE覆膜）、袋籠（冷拔絲，直徑3.8mm，12根，環筋直徑3.8mm,間距200mm）、花板組件等和進風分配部分組成。
（3）清灰部分：由儲氣包（含油水分離器、調壓裝置）、電磁脈沖閥、噴吹管組件等組成。
（4）控制、檢測、保護部分：由離線裝置、差壓變送器、料位計、溫控儀等組成。
（5）電控部分：PLC控制柜
35噸鍋爐布袋除塵器系統性能
（1）濾袋規格為φ163×7500mm標準規格；濾袋材質為PTFE+PTFE覆膜。
（2）除塵器過濾方式采用外濾式；濾袋安裝方式采用濾袋利用彈簧漲圈與花板聯接，使凈氣與塵氣分隔，使用袋籠做內部支撐；袋籠材質為20#（冷拔絲，直徑3.8mm，12根），并對袋籠表面進行有機硅噴漆處理。
（3）除塵器濾袋清灰采用PLC控制電磁脈沖閥，脈沖氣流通過噴吹管噴出，使濾袋徑向變形抖落灰塵。
（4）除塵器的檢修：頂部設檢修孔，用于檢修離線裝置以及換袋（除塵器的維護、檢修、換袋工作僅需在機外進行）。
（5）監測：除塵器設有差壓變送器、溫控儀監測系統阻力和溫度。
（6）塵氣分配：配置進風分配系統，有效地使進入除塵器的含塵氣體均勻地分布到每個濾袋；
（7）除塵器灰斗卸灰：灰斗倉壁設置振動裝置，能有效地破拱，保證了除塵器灰斗卸灰的順利進行。
（8）除塵器控制系統：整個除塵器控制系統采用PLC?？刂乒癫馁|(zhì)碳鋼，設置差壓及定時清灰控制方式并設有差壓、溫度、料位等檢測報警功能；
（9）電控柜（箱）的防護：PLC控制柜放置在就地，采用雙層密封門結構，具有防塵、防水功能。防護等級室內IP44，室外型IP54。
（2）集塵、過濾部分：由濾袋（PTFE+PTFE覆膜）、袋籠（冷拔絲，直徑3.8mm，12根，環筋直徑3.8mm,間距200mm）、花板組件等和進風分配部分組成。
（3）清灰部分：由儲氣包（含油水分離器、調壓裝置）、電磁脈沖閥、噴吹管組件等組成。
（4）控制、檢測、保護部分：由離線裝置、差壓變送器、料位計、溫控儀等組成。
（5）電控部分：PLC控制柜
35噸鍋爐布袋除塵器系統性能
（1）濾袋規格為φ163×7500mm標準規格；濾袋材質為PTFE+PTFE覆膜。
（2）除塵器過濾方式采用外濾式；濾袋安裝方式采用濾袋利用彈簧漲圈與花板聯接，使凈氣與塵氣分隔，使用袋籠做內部支撐；袋籠材質為20#（冷拔絲，直徑3.8mm，12根），并對袋籠表面進行有機硅噴漆處理。
（3）除塵器濾袋清灰采用PLC控制電磁脈沖閥，脈沖氣流通過噴吹管噴出，使濾袋徑向變形抖落灰塵。
（4）除塵器的檢修：頂部設檢修孔，用于檢修離線裝置以及換袋（除塵器的維護、檢修、換袋工作僅需在機外進行）。
（5）監測：除塵器設有差壓變送器、溫控儀監測系統阻力和溫度。
（6）塵氣分配：配置進風分配系統，有效地使進入除塵器的含塵氣體均勻地分布到每個濾袋；
（7）除塵器灰斗卸灰：灰斗倉壁設置振動裝置，能有效地破拱，保證了除塵器灰斗卸灰的順利進行。
（8）除塵器控制系統：整個除塵器控制系統采用PLC?？刂乒癫馁|(zhì)碳鋼，設置差壓及定時清灰控制方式并設有差壓、溫度、料位等檢測報警功能；
（9）電控柜（箱）的防護：PLC控制柜放置在就地，采用雙層密封門結構，具有防塵、防水功能。防護等級室內IP44，室外型IP54。
