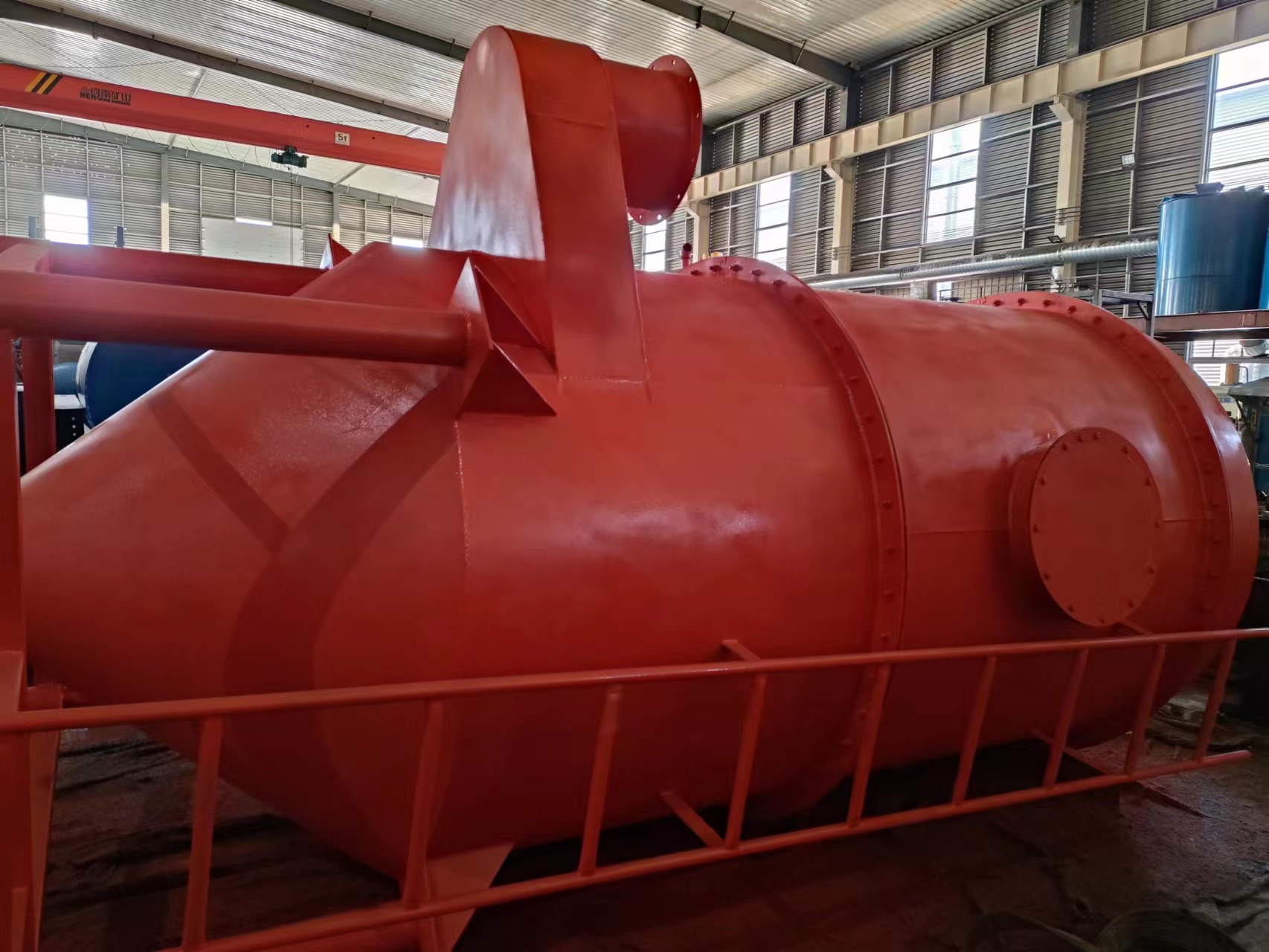

影響旋風除塵器壓力損失的因素
添加時間：2023-06-06 | 文章錄入：秩名 | 文章來源：原創
衡量旋風除塵器工作性能的重要指標是它的壓力損失和除塵效率。自從十九世紀初出現旋風除塵器以來，許多學者都做了大量的理論和實驗研究工作，其目標就是降低旋風除塵器的壓力損失和提高除塵器的效率，而兩者又是旋風除塵器的一對主要矛盾，提高除塵效率往往伴隨著阻力的增加，降低除塵器阻力常常又伴隨著除塵效率的降低。目前，已研制出了許多性能良好的旋風除塵器，但這些研究對其結構本身沒有作較大的改進，故除塵器的壓力損耗無明顯改觀;雖然也發明出了各種結構形式的減阻裝置，但大部分減阻裝置由于其帶來的各種負面效應而失去實際意義。影響旋風除塵器壓力損失的因素很多，如入口速度、粉塵濃度等。
旋風除塵器內氣流運動非常復雜，有旋流場及若干干擾渦流場，這些渦流場在不同程度上影響除塵效率和阻力損失，尤其是短路流構成上部氣流回轉，使一部分流體在旋風筒中轉一周后斜向吹到剛從人口進來的氣體上，導致人口進氣偏向筒壁而產生所謂的壓縮現象。壓縮現象使壁面處流速增大，壁面摩擦力增大，同時使氣流在旋風筒上部的回轉圈數增多，必然導致壓力損失增大。因此，可以通過抑制壓縮現象來降低壓力損失。
為了抑制壓縮現象，可安裝方形導向板，因?yàn)榘惭b方形導向板后，旋轉一周后的氣流呈小曲率半徑旋轉下降，使壓縮流現象被抑制，從而有效地降低了除塵器的阻力。圖3只是平面示意圖，實際上除塵器內氣流狀況非常復雜，是三維流動，含塵氣流由進氣管以較高的速度沿切線方向進人除塵器內，在圓筒體與芯管之間的圓環內作旋轉運動，這股氣流受到隨后進人的氣流擠壓，繼續向下旋轉，直到錐體底部，隨后折轉向上由芯管排出，由此分析可知，不僅導向板的形狀對效率和阻力有影響，尺寸大小，尤其是高度對效率和阻力都會有很大的影響，只有適當?shù)男螤詈统叽绮啪哂屑饶芙档妥枇τ帜芴岣咝实墓π?。所以有必要?duì)導向板形狀和尺寸作進一步研究。
針對內、外渦旋場的相互干擾和壓縮現象對旋風除塵器壓力損失的影響，提出了安裝內筒和導向板兩種相應的減阻措施。為降低旋風除塵器的壓力損失提供了新的途徑。
旋風除塵器內氣流運動非常復雜，有旋流場及若干干擾渦流場，這些渦流場在不同程度上影響除塵效率和阻力損失，尤其是短路流構成上部氣流回轉，使一部分流體在旋風筒中轉一周后斜向吹到剛從人口進來的氣體上，導致人口進氣偏向筒壁而產生所謂的壓縮現象。壓縮現象使壁面處流速增大，壁面摩擦力增大，同時使氣流在旋風筒上部的回轉圈數增多，必然導致壓力損失增大。因此，可以通過抑制壓縮現象來降低壓力損失。
為了抑制壓縮現象，可安裝方形導向板，因?yàn)榘惭b方形導向板后，旋轉一周后的氣流呈小曲率半徑旋轉下降，使壓縮流現象被抑制，從而有效地降低了除塵器的阻力。圖3只是平面示意圖，實際上除塵器內氣流狀況非常復雜，是三維流動，含塵氣流由進氣管以較高的速度沿切線方向進人除塵器內，在圓筒體與芯管之間的圓環內作旋轉運動，這股氣流受到隨后進人的氣流擠壓，繼續向下旋轉，直到錐體底部，隨后折轉向上由芯管排出，由此分析可知，不僅導向板的形狀對效率和阻力有影響，尺寸大小，尤其是高度對效率和阻力都會有很大的影響，只有適當?shù)男螤詈统叽绮啪哂屑饶芙档妥枇τ帜芴岣咝实墓π?。所以有必要?duì)導向板形狀和尺寸作進一步研究。
針對內、外渦旋場的相互干擾和壓縮現象對旋風除塵器壓力損失的影響，提出了安裝內筒和導向板兩種相應的減阻措施。為降低旋風除塵器的壓力損失提供了新的途徑。
